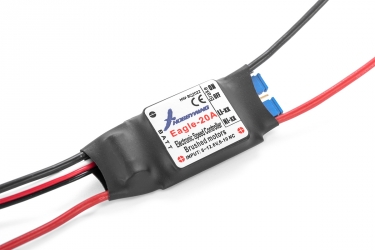

Jednosmerný regulátor Eagle-20A

Mikroprocesorový regulátor pro stejnosměrné motory s vynikajícími užitnými vlastnosti při zachování velmi jednoduché obsluhy. Slouží k ovládání otáček stejnosměrných elektromotorů v rekreačních modelech letadel nebo pro pomocné aplikace v v maketách lodí či pozemní techniky při napájení z akumulátorů NiCd/NiMH i Li-poly/Li-ion. Je vybaven lineárním stabilizátorem napájení BEC zajišťujícím napájení přijímače a serv z pohonného akumulátoru. Typ pohonného akumulátoru se volí pomocí zkratovací propojky, stejným způsobem se zapíná nebo vypíná brzda vrtule.

POPIS A FUNKCE REGULÁTORU

• Vhodný pro stejnosměrné motor řady 280, 300, 380, 400, 480 s napájením z akumulátorů 2-3S LiPo/Li-ion nebo 4-10 čl. NiCd/NiMH.
• Pro napájení z akumulátorů NiCd, NiMH, Li-poly, Li-ion
• Lineární stabilizátor napájení BEC 5 V se zatížitelností až 1 A.
• Ochrana proti přetížení (při dosažení teploty 110°C regulátor omezí výkon).
• Ochrana při nízkém napájecím napětí (regulátor omezuje výkon při poklesu napětí pohonného akumulátoru pod 3,0 V/čl. pro LiPo akumulátory).
• Automatické stažení plynu při ztrátě řídícího signálu.
• Plynulá lineární regulace plynu.
• Jednoduché nastavování s pomocí zkratovacích propojek.
• Zvuková signalizace chybových stavů: nenormální napájecí napětí, ztráta signálu plynu, ovladač plynu není při zapnutí v poloze motor vypnut.

NASTAVITELNÉ FUNKCE

• Brzda vrtule (Vypnuta - Zapnuta).
• Volitelný typ akumulátorů (Li-poly nebo NiCd/NiMH).

OCHRANNÉ FUNKCE REGULÁTORU

• Ochrana při rozběhu: Pokud se motor neroztočí do 2 sekund po přidání plynu, regulátor odpojí motor.
• Tepelná ochrana proti přetížení: Pokud teplota regulátoru dosáhne 110°C, regulátor začne omezovat výstupní výkon, aby se jeho teplota snížila.
• Ochrana proti ztrátě řídícího signálu: Regulátor omezí výkon, pokud signál chybí po dobu 1 s; signál chybějící po více než 2 s způsobí úplné odpojení motoru.
